天井スラブ - ジオスカイ

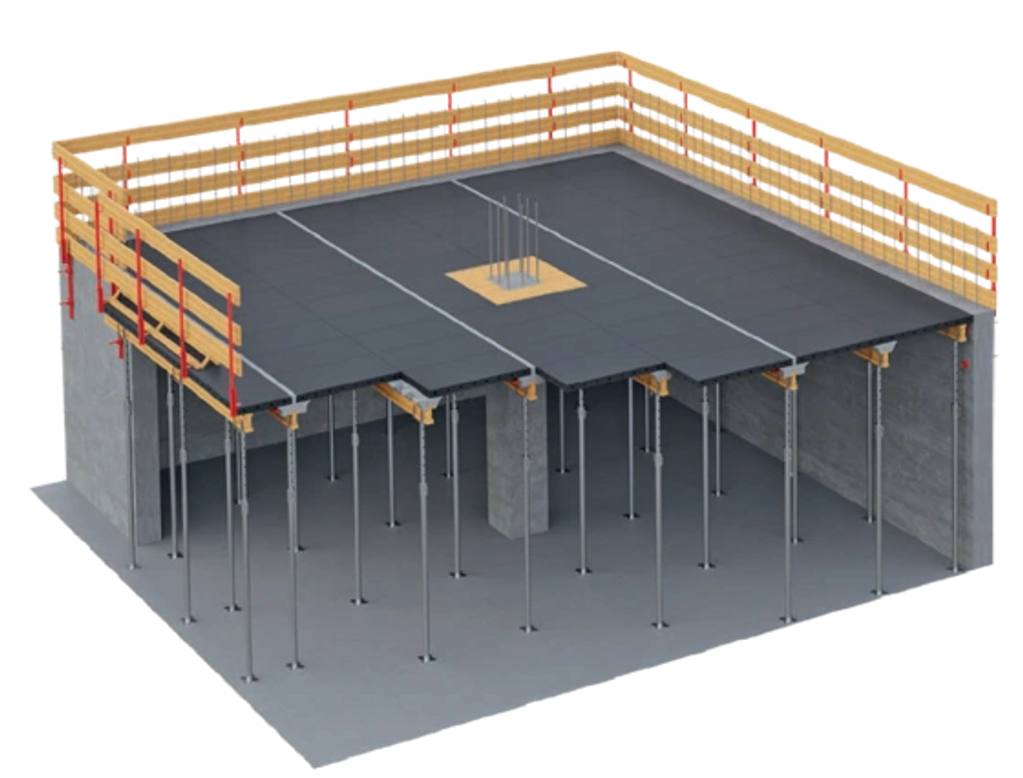

ジオスカイは、ジオパネルを天井スラブ型枠システムに使用するための製品です。広い水平スラブ面を形成する場合に、パネルの熱膨張に対し調整を行う拡張プレート、梁との間に生じる隙間を埋める接続プレート、壁と天井スラブを一体成型するための入隅用のツインアングル等の様々なアクセサリーがあります。
ジオスカイは、グリーンビルディング評議会イタリアによりLEED®認証取得への貢献が認められた製品です。
支保工の方式にHSシステムとH-Yシステムの２通りがあります。

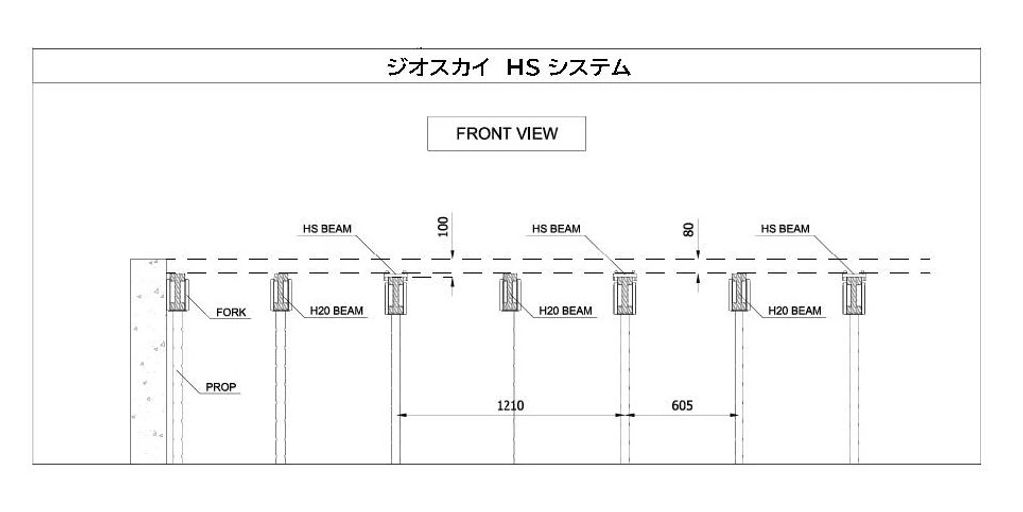

壁や基礎に用いるジオパネルをスラブ用に水平に使用するためのジオスカイ支保工です。
ジオパネルの接続部をHSビームの突起に乗せてずれないよう固定し、ジオパネル同士はロックハンドルで固定します。

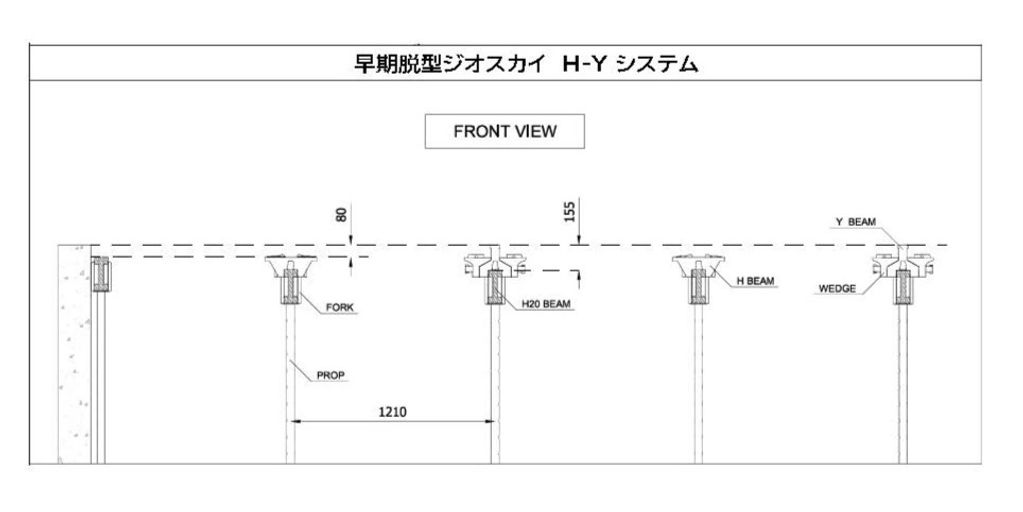

壁や基礎に用いるジオパネルをスラブ用に水平に使用するためのジオスカイ支保工です。
支柱の一列おきにジオパネルの端部をWEDGEに乗せ、その他の一列おきのジオパネル接続部はHビーム上に、それぞれ交互に載せます。
脱型の際にYビームだけでスラブを支えることが可能で、ジオパネルの早期回収、回転が可能になります。
パネル同士はロックハンドルで固定します。
どちらの方式も脱型までの日数や支柱の間隔はスラブの厚さや気温等が関係します。

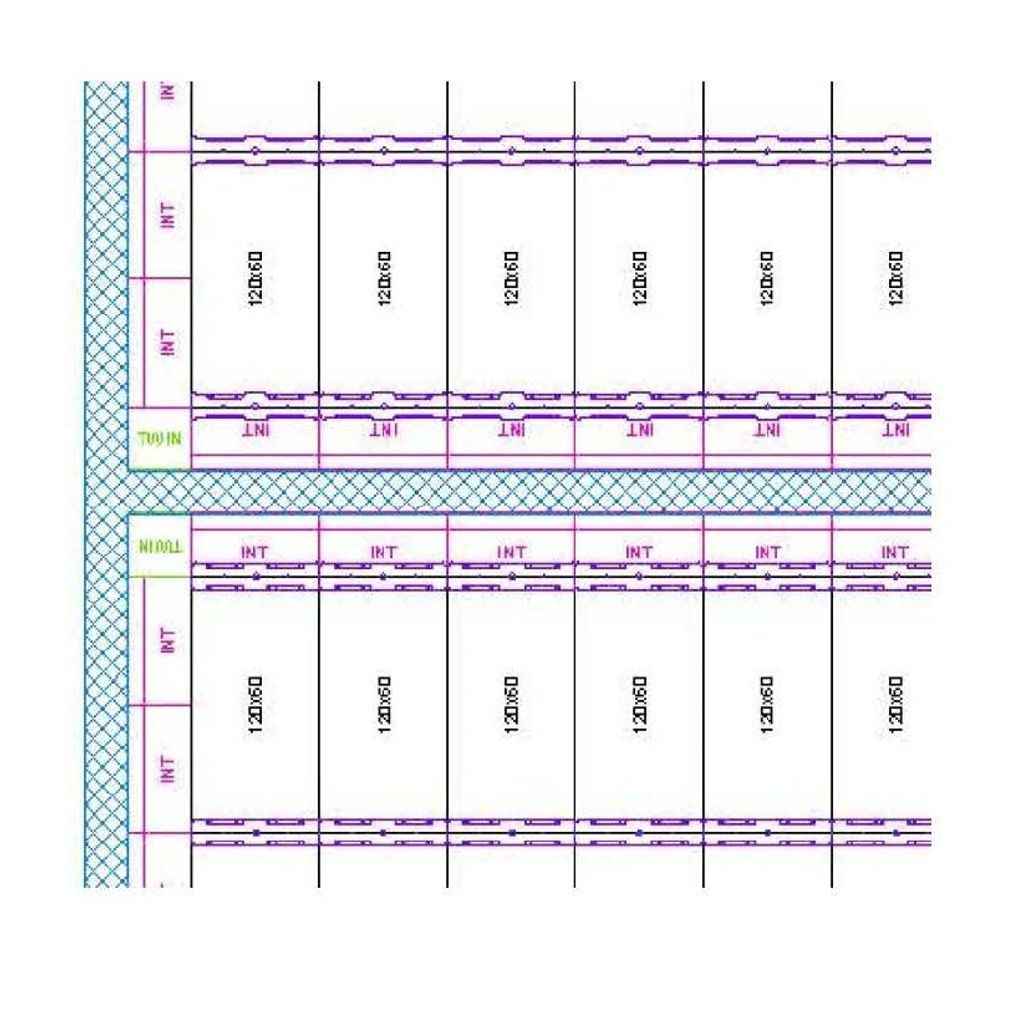

壁と同時打設用スラブ割付平面図です。
入隅のスラブ面にTWIN ANGLEを使用し、壁からスラブの垂直から水平方向へはGEOPANEL INTERNAL CORNERを、そしてスラブ用GEOPANEL120x60の各接合部の下にはGEOSKYを使用します。

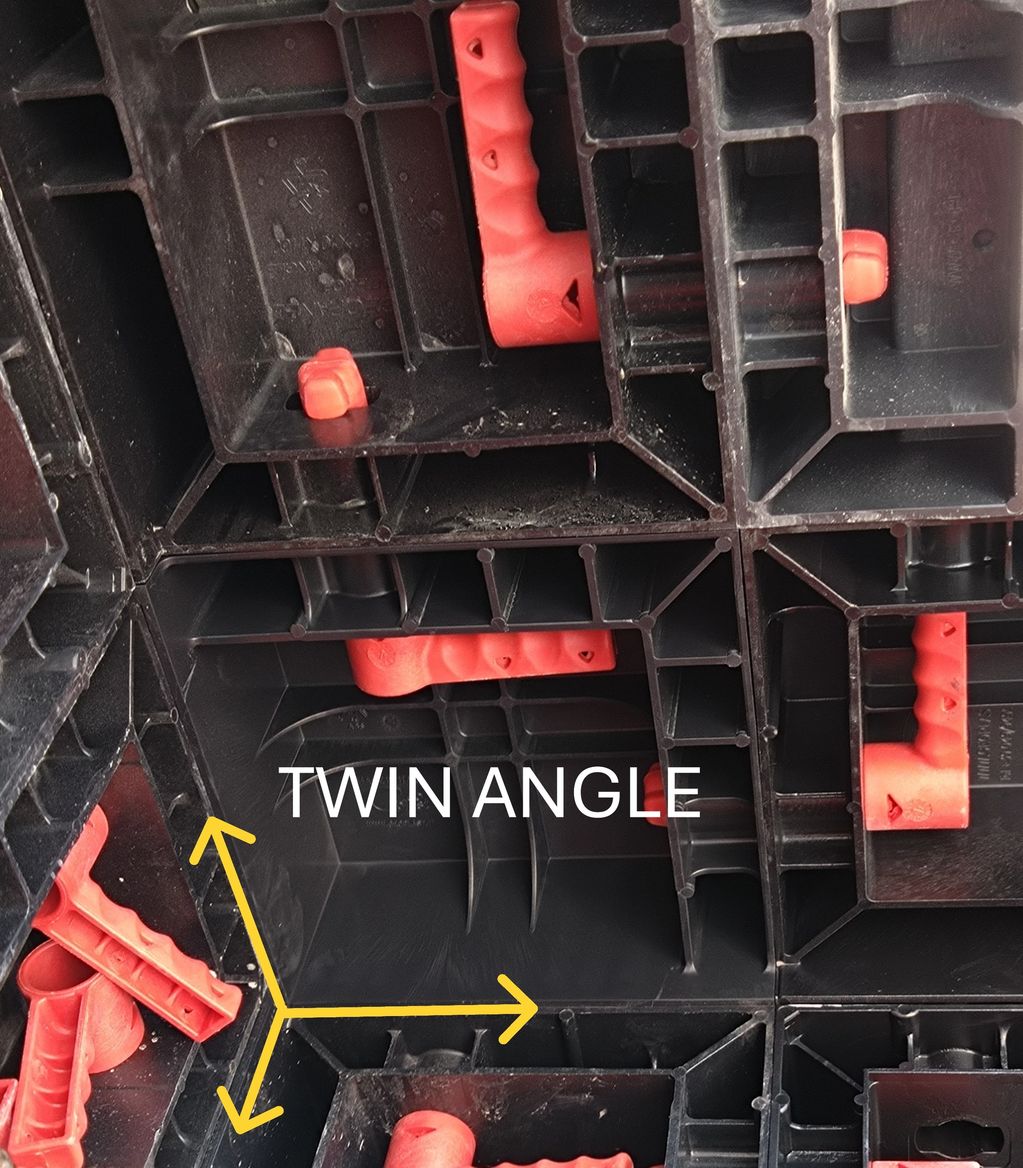

TWIN ANGLEを使った実際の入隅のスラブ構成になります。

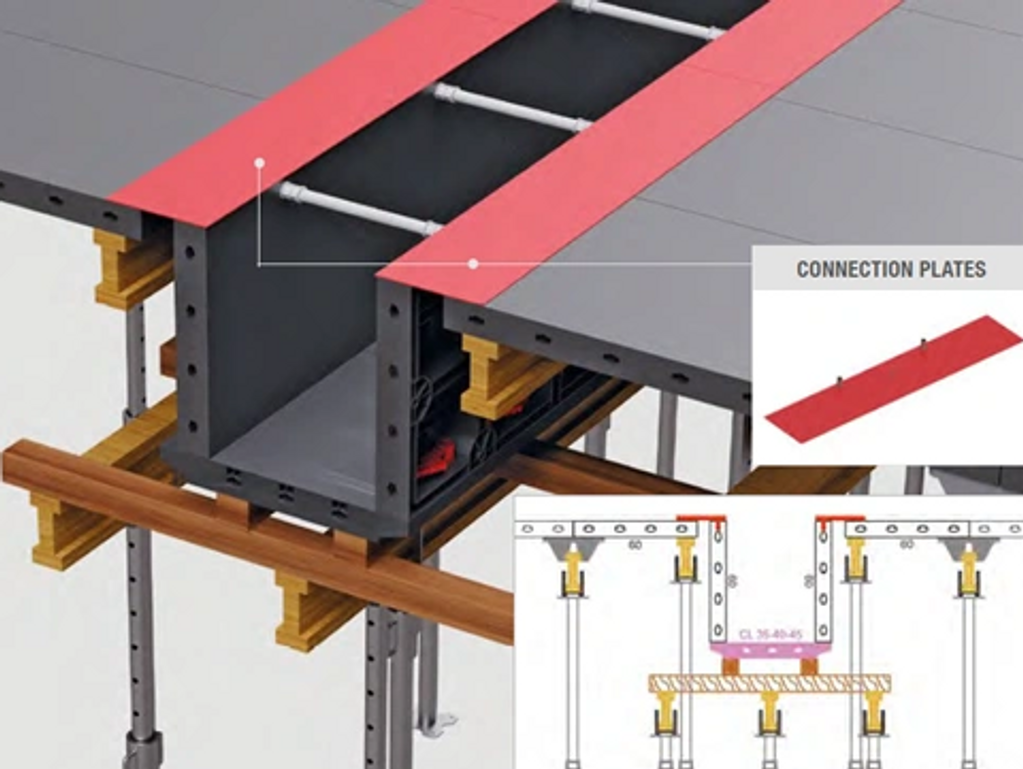

ジオパネルと組み合わせて梁の作成も可能です。
天井スラブ - スカイドーム
スカイドームは再利用可能なワッフルスラブ型枠です。コンクリートスラブを軽量化し強固なT字形断面を形成するため、14mまでの大きなスパンの構築が可能で、柱や梁の数を最小限に抑えた大きな空間が作成できます。
スラブの重量を最大30％削減でき 、双方向の小さなT字型梁と共に耐震性能が向上します。
スカイドームの採用により鉄筋やコンクリートの使用量が削減され、コスト削減にもつながります。
ワッフルスラブのドーム型形状により、残響がドーム内部で跳ね返ることで減衰し軽減され、優れた音響性能を提供します。
スカイドームは、グリーンビルディング評議会イタリアによりLEED®認証取得への貢献が認められた製品です。
[技術規格 UNI EN ISO 140-4 （2000） に基づき、63cm高 の床面において、SKYDOME H30を使用し61dB （R' w）の現場測定証明書取得済]
スカイドームをアクセサリーの四角い枠の上に乗せ、打設後、スラブが固まった後に下から脱型します。
スカイドームの上へのコンクリート打設作業
スカイドーム製品リスト
天井スラブ - スカイレール
スカイレールは再利用可能な型枠システムで、構造面での軽量化、作業現場での簡単で安全な設置、そしてスラブのリブ間にユーティリティ向けの空間を作るという、建築上多くの利点を備えた一方向スラブを簡単に施工します。
スラブの重量が軽量化され耐震効果も高まります。スカイレールの採用により鉄筋やコンクリートの使用量が削減され、コスト削減にもつながります。
縦方向と横方向の壁との間の隙間調整用のアクセサリーも用意されています。
スカイレールは®グリーンビルディング評議会イタリアによりLEED認証取得への貢献が認められた製品です。
スカイレールとそれを支えるビームの構成
スカイブロックを使用した、壁との間の隙間調整
スカイレール製品リスト
